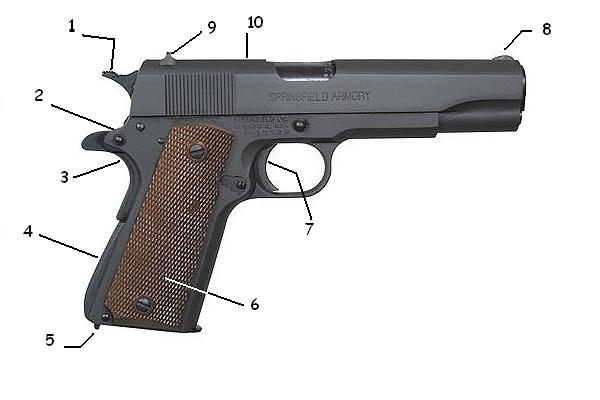

Arme semi-automatique(*)
de calibre .45 (11,43 mm)
Réservée aux officiers et sous-officiers
Chargeur : 7 cartouches
Portée efficace : 50 m
Cadence de tir : 20 coups/min
Surnommé "colt 45".
La cartouche est du calibre .45 ou 11,63 mm et a donné son surnom à l'arme. C'est un gros calibre pour une arme de poing. La balle est lourde et lente, provoque un recul important lors du tir mais a une forte puissance d'arrêt (capacité à immobiliser un ennemi sur le champ)
Un
porte chargeurs Un
outil de démontage
(capacité de 2 chargeurs)
Et la possibilité d'adapter un silencieux dont le rôle n'est que d'étouffer le bruit de la détonnation car la balle a une vitesse de sortie inférieure à celle du son
En
1940, après l'étude des armes à dispostion, l'US Army
décide la nécessité de disposer d'une carabine ayant
un maniement facile : Le cahier des charges précise : pouvant être
utilisée d'une main, comme un pistolet.
C'est le projet Winchester qui l'emporte et l'arme fut baptisée
: "Carbine 30.M1" mais elle fut quand même fabriquée
à la fois par Winchester et par Springfield.
Il s'agit d'une arme semi-automatique qui fonctionne selon
le principe d'emprunt des gaz : la force produit par la combustion de la cartouche
du tir précédent fait reculer la culasse et réarme l'arme
pour un nouveau tir. Le soldat n'a plus à manipuler le levier d'armement.
Sa cartouche d'un calibre de 7,62 mm avait une puissance
légèrement inférieure à celle d'un fusil mais
sa maniabilité et son poids réduit font qu'elle fut surtout
destinée et adoptée par les unités d'appui (artilleurs,
équipages de blindés, soldats autres que l'infanterie comme
les radios, techniciens, etc...) bref, tout soladt risquant d'être encombré
par un fusil normal.
La capacité de tir est de 15/30 coups minutes avec
une possibilité de chargeurs de 5, 10,20 voire 30 cartouches.
Poids total chargée : 2,52 kg
Elle
a cependant un inconvénient majeur : du fait de la puissance de la
cartouche, sa portée efficace n'est que de 150/200 m et une seule balle
ne suffissait pas à neutraliser un ennemi.
Possibilité d'un manchon lance grenade (grenade à main MK2 ou
M7 anti-char) d'une portée maximum de 75 m.
Le fusil et sa baïonnette (avec étui)
Le clip de 8 cartouches
Le ceinturon porte-clips (10 clips soit 80 cartouches)

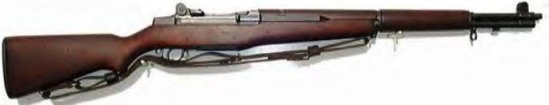

Date
de création de l'arme : 1936. début de la production : 1937
Il porte le nom de son créateur : l'ingénieur
John Garand, travaillant chez l'armurier Springfield.
Fusil semi-automatique de calibre 7,62 dont le mode
d'action est identique à la carabine M1 : l'emprunt de gaz (l'énergie
du tir précédent est récupérée et met
en action la culasse rotative qui remet l'arme prète à tirer)
Le M1 Garand est le 1er fusil semi-automatique réglementaire
de l'US Army. C'est d'ailleurs aussi le 1er utilisé dans une armée.

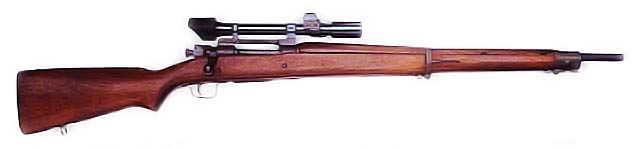

Il remplace le Springfield 1903, mais ce dernier restera
l'arme des tireurs d'élite US de la Tête de Pont de Dornot.
C'est une arme robuste qui est vite appréciée
par la troupe. Sa précision est bonne et il a une meilleure cadence
de tir que le fusil de base allemand 98K Mauser qui reste à répétition
manuelle.
Les points négatifs : le chargeur est fixe et
on devait le recharger quand le chargeur était vide à cause
du clip métallique qui supporte les 8cartouches et qui ne s'éjecte
automatiquement qu'après le dernier tir. Mais le soldat pouvait
le recharger avant le 8ème tir : il suffisait de réarmer
manuellement la culasse pour que le clip s'éjecte.
Le bruit du clip éjecté était d'ailleurs
assez caractéristique et peu discret et l'ennemi, s'il était
assez proche, pouvait alors savoir que le Gi's était en phase de
rechargement.
C'était une arme très facile à
entretenir : démontage, nettoyage, graissage et remontage simple
et rapide.
La crosse est faite en noyer, parfois en fruitier (cerisier)
mais jamais (comme les armes ennemis) en hêtre ou en sapin.
. Poids
chargé : 4,9 kg Capacité chargeur
: 8 cartouches
Cadence de tir : 30 coups par minutes Portée
pratique : 400 m Portée utile : 1000 m

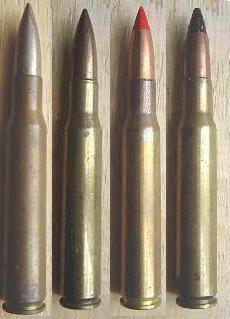

Les munitions : (de gauche à droite )
1 Cartouche ordinaire : étui laiton, noyau de plomb, chemisée
nickel
2 Cartouche ordinaire : etui laiton, noyau de plomb, chemisée cupro-nickel
3 Cartouche balle traçante : Pointe rouge
4 Cartouche balle perforante : Chemisée tombac (cuivre et zinc) pointe
noire

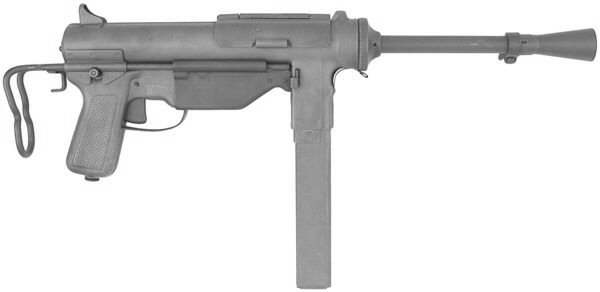

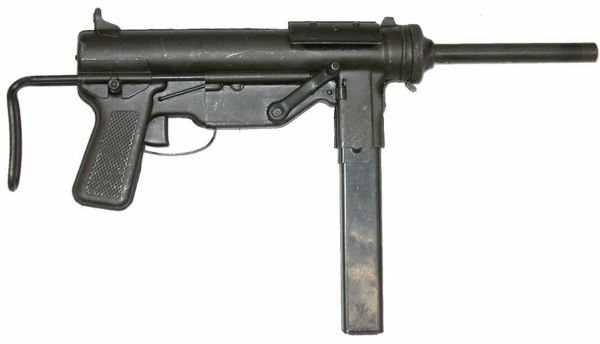

Historique : Devant
une forte demande en dotation de pistolets mitrailleurs, le bureau de l'Ordonnance
US étudie et met au point une arme ayant les mêmes caractéristiquesque
celle qui existait déja : le P.M. THOMPSON M1, mais avec un coût
de production moindre.
C'est une filiale de Général Motors : Guide
Lamp qui voit son prototype accepté . Il aura fallu moins de 7 mois
entre la demande et les premières livraisons au milieu de l'année
1943.

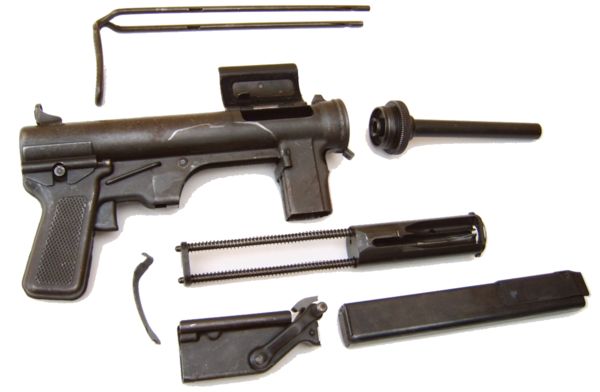

L'économie du coût de revient vient du fait
qu'à part le canon et la culasse qui restaient usinés, les autres
pièces sont en tôle emboutie et mécanosoudés. Le
mécanisme est très simple : l'arme fonctionne par culasse non
calée, percutante. La crosse est une barre métallique rétractable
ce qui permet à la fois un gain d'encombrement et un gain de temps
de montage.
L'aspect
"ferraille" , une cadence de tir faible (400 coups minute environ)
, ne jouaient pas en faveur de l'arme alors que ce n'était qu'une question
d'esthétique et que justement cette cadence de tir permettait des coups
au but plus nombreux.
Pas de possibilité de tir au coup par coup sauf si
le tireur avit le doigt "léger" et rapide.
C'est l'arme des paras et des rangers du 6 Juin 1944, date
à laquelle elle est utilisée pour la première fois dans
un conflit.
Elle dote aussi les tankistes à cause de son faible
encombrement.
Les organes de visée sont minimalistes et pas d'une
grande utilité car ils ne sont plus précis au dela de 15 m.
De toute façon, le tir était souvent instinctif.

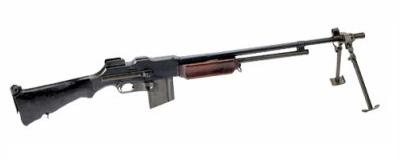

Ici
en version A2 qui remplace la version A1 du début de guerre.
Il offre 2 possibilités de tir : cadence lente de 300 à 400
coups minutes ou rapide à 500 / 600 coups par minutes.
Il est doté d'un dispositif cache flamme qui permet des tirs nocturnes
sans repérage de position.
C'est une arme de calibre 30 (7,62 mm) avec un chargeur de 20 cartouches.
Portée efficace 550 m
Poids : 8,3 kg

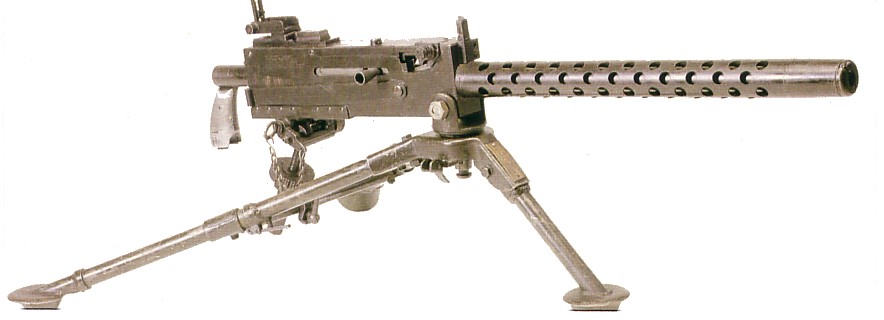

Browning M1919
A4
Mitrailleuse légère
(Ligth Machine Gun)
Cal 30 (7,62 mm)
400 /500 coups/min
14 kg

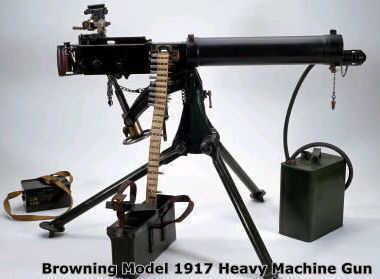

Browning M1917 A1
Mitrailleuse lourde (Heavy Machine Gun) refroidie par eau
Cal 30 (7,62 mm)

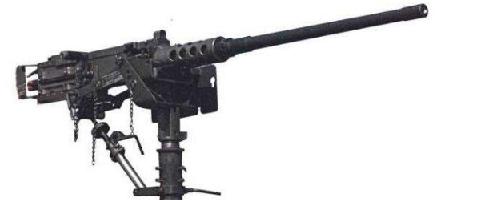

Browning M2 cal 50 (12,7
mm)
Mitrailleuse lourde
Alimentée par bandes de toile (110 cartouches) ou métalliques
(105 cartouches)
450/500 coups min
Portée de 1800m
Poids 24 kg
Montée sur trépied (ici
en version montée sur véhicule)
